監視マップ

監視対象タブで設定したホストの監視状況をマップ形式で確認する機能です。

info

本機能はEasyBlocks リソース監視固有です。
マップは自動的に更新されます。

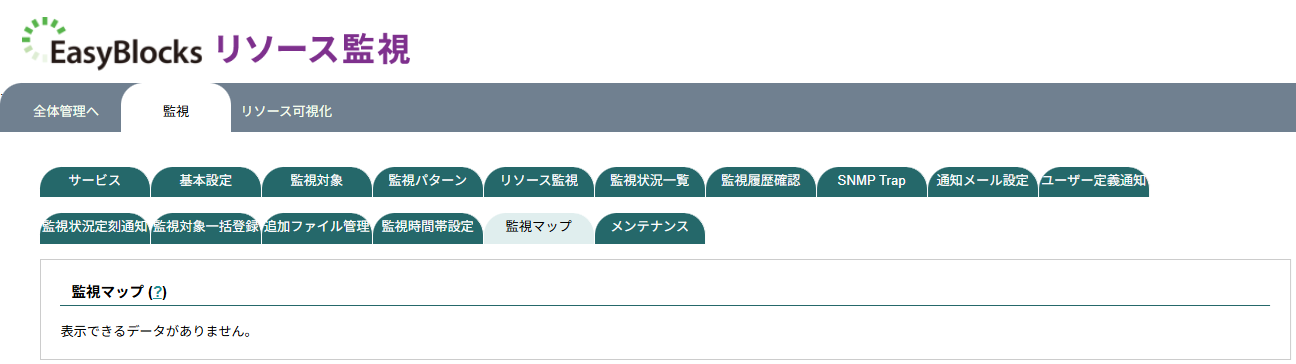

監視設定を実施していない場合には以下のように表示されます。

MAP_NONE

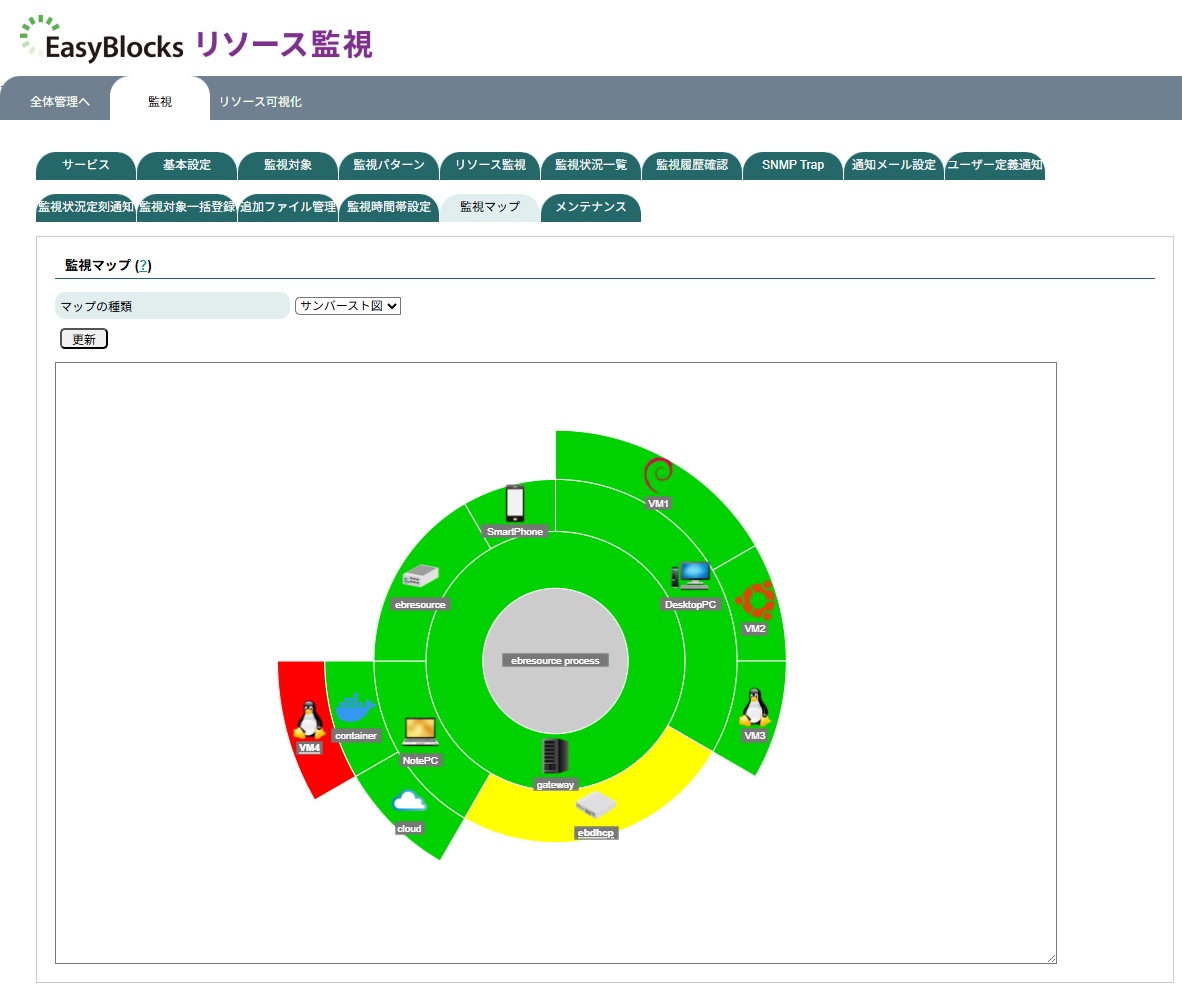

監視設定を行うと以下のように表示されます。

MAP_TOP

監視マップ

ノードをクリックすると子ホストの表示/非表示が行えます。また、Shiftキーを押しながらクリックすると、そのホストを軸としたマップ表示になります。
マップ表示をリセットしたい場合や最新状態にしたい場合には、更新ボタンを押すことで表示がリセットされ、最新状態のマップになります。
なお、サービスの状態は自動で更新されます。その時の状態に応じて下記表のように色が変化します。

優先度サービスの状態ノードの色ホスト名の色(ツリー型のみ)
高CRITICAL赤赤
　WARNING黄黄
　UNKNOWNオレンジオレンジ
　PENDINGグレーグレー
低OK緑黒

マップの種類

「サンバースト図」「ツリー (縦型)」「ツリー (円型)」の中から選択します。

サンバースト図

ドーナツ型の階層構造で表示されるマップです。
サービスの状態に応じて各ノードの色が変化します。詳細は監視マップを参照してください。

MAP_SUNBURST

ツリー (縦型)

縦方向に展開されているツリー状のマップです。
サービスの状態に応じて各ノードやホスト名の色が変化します。詳細は監視マップを参照してください。

MAP_VIRTICAL

ツリー (円型)

円型に展開されているツリー状のマップです。
サービスの状態に応じて各ノードやホスト名の色が変化します。詳細は監視マップを参照してください。

MAP_CIRCULAR

ホストの詳細情報

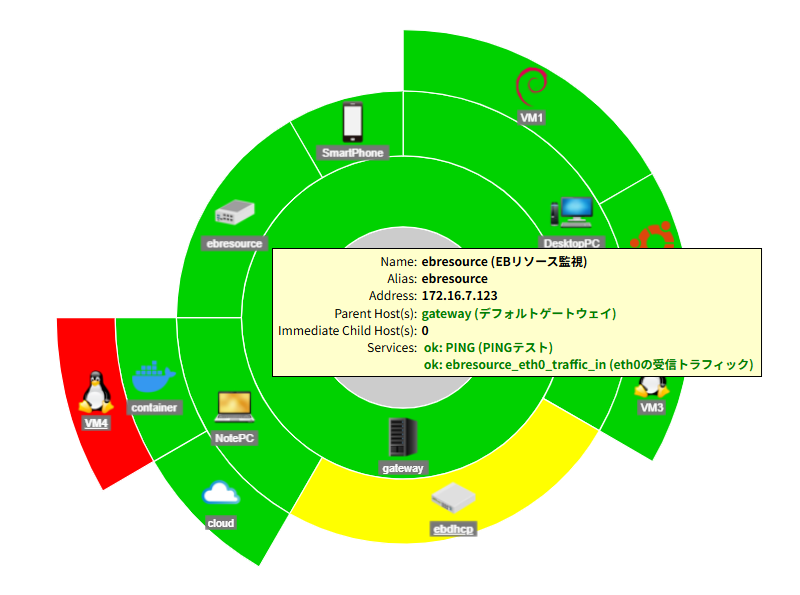

各ノードにマウスカーソルを合わせることで詳細情報のポップアップを確認することができます。

MAP_INFO

項目説明
Nameホストの名称です。
Aliasホストのエイリアスです。
AddressホストのIPアドレスです。
Parent Host(s)親ホストに設定しているホスト名です。
Immediate Child Host(s)子ホストの数です。
Servicesホストに設定されているサービス一覧です。
状態: サービス名の形で表記されます。状態に応じて監視マップのノードの色と同様の色に変化します。
