Wi-SUN Bルート情報送信設定

OpenBlocksシリーズにWi-SUN Bルートデバイス(拡張追加モジュール)を搭載することで、 PD Handler UARTを用いてWi-SUN Bルートデバイスから情報を取得することができます。
IoTデータ⇒送受信設定タブのWi-SUN Bルート情報送信設定ペインより、 Wi-SUN Bルートデバイスから情報を取得し送信する設定を行うことが出来ます。
Wi-SUN Bルート情報送信設定ペインが表示されていない場合は、モジュール設定を参照し、PD Handler UARTを使用するに設定し使用対象としてWi-SUN Bルートを選択して下さい。

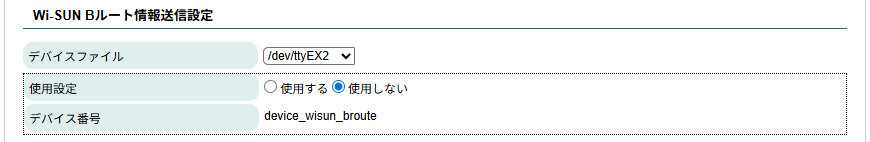

登録済のWi-SUN Bルートデバイスが存在している場合、初期状態では上図のようになっています。

Wi-SUN Bルート情報送信設定の初期設定項目

設定項目	説明
デバイスファイル	拡張追加モジュールを使用する場合は /dev/ttyEX2を選択して下さい。

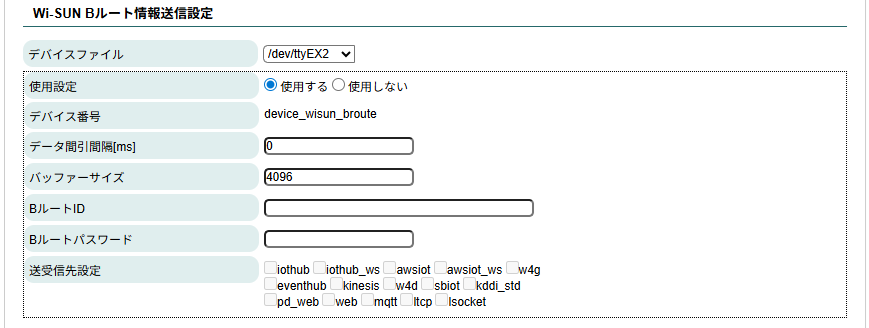

使用するを選択すると各設定項目が上図のように表示されます。

Wi-SUN Bルート情報送信設定の設定項目

設定項目	説明
デバイス番号	OpenBlocksシリーズのWEB-UI内で管理している番号です。変更はできません。
データ間引間隔	データを間引くために、入力データを受け取らない時間をmsec単位で設定します。 0の場合、間引きは行われません。
バッファーサイズ	データの最大サイズを設定します。単位はバイトです。
BルートID	スマートメーターに接続する際のBルートIDを設定して下さい。 BルートIDは "00" から始まります。
Bルートパスワード	スマートメーターに接続する際のパスワードを設定して下さい。
送受信先設定	データの送受信先を選択します。 送受信設定にて使用するに設定した送受信先が選択できるようになります。 チェックを付けると送受信先固有の設定項目が表示されます。 送受信先固有の設定については、送受信先毎の設定を参照して下さい。
