はじめに

PD Handler RS-SERIAL で AWS IoT の Device Shadow サービスを利用するための設定について説明します。

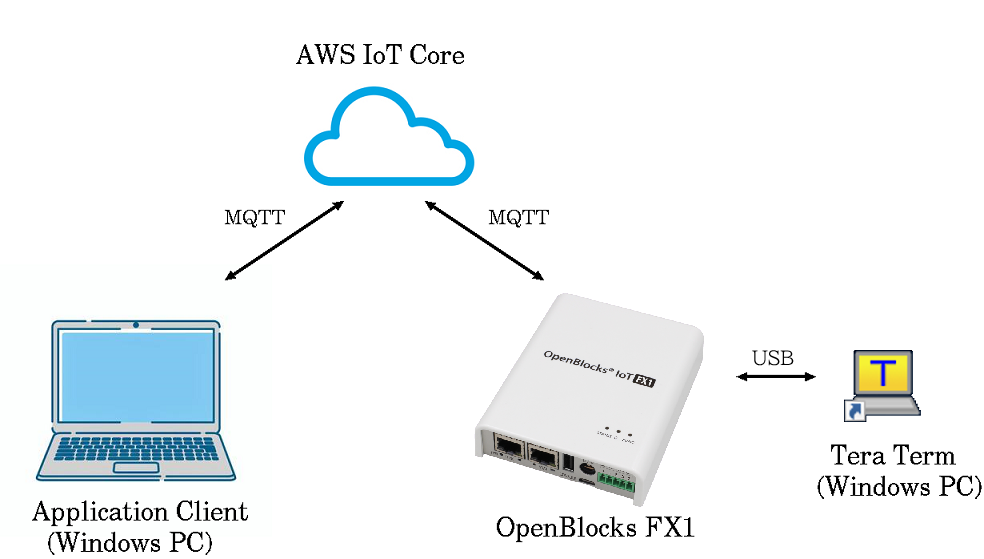

本チュートリアルで構築するシステムの構成を示します。

システム構成図

ここで、Application Client は、AWS IoT Core の Device Shadow へデバイスを操作する制御メッセージを送るクライアントです。
また、Tera Termは RS-232C で接続されるシリアル・デバイスを模倣する疑似デバイスです。 構成を解りやすくするためApplication ClientとなるWindows PCとは別に描かれていますが、同一のWindows PCで動作させても支障はありません。
なお、混乱を避けるためAWS IoT Core のポータルサイトやOpenBlocksのWEB-UIへアクセスするためのWindows PCは図示されていません。

本チュートリアルでは、OpenBlocks IoT FX1に接続したシリアル・デバイス(Tera Termに出力される文字列)をApplication Clientで操作します。

本チュートリアルは、次の5つのパートから構成されています。

  1. AWS IoT Core の設定
    AWS IoT コンソールにてモノの作成を行いエンドポイント(メッセージの送受先URL)を取得します。
  2. シリアル・デバイスの準備
    Windows PC にて、疑似デバイスとなるTera Termを起動します。
  3. OpenBlocks の設定
    OpenBlocksにて、Device Shadowにシリアル・デバイスのステータスを送信、およびDevice Shadowからの制御メッセージを受け取るための設定を行います。
  4. Application Clientの準備
    Windows PC にて、Device Shadowへデバイスを操作する制御メッセージを送るための準備を行います。
  5. 動作確認
    動作の確認を行います。

シリアル・デバイスの接続構成(クロスケーブル)について

以下に主な接続構成を示します。お手持ちの物理リソースに応じた構成のクロスケーブルをご用意下さい。

VX1/VX2のUSBポートを用いる場合
  • USBポート(/dev/ttyUSB2) ⇔ USBシリアル変換アダプタ ⇔ NULLモデムアダプタ ⇔ USBシリアル変換アダプタ ⇔ Windows PC(USBポート)
FX1/DX1のUSBポートを用いる場合
  • USBポート(/dev/ttyUSB1) ⇔ USBシリアル変換アダプタ ⇔ NULLモデムアダプタ ⇔ USBシリアル変換アダプタ ⇔ Windows PC(USBポート)

ここで、USBポートにUSBハブを介してUSBシリアル変換アダプタを接続した場合、USBポートのデバイス名(/dev/ttyUSB0,/dev/ttyUSB2)が変わる場合があります。

info

本チュートリアルは、2026年4月3日現在の情報に基づいています。このため内容やスクリーンショットに変更がある場合がございます。
